SYS ได้จัดทำและเปิดให้ผู้ใช้งานหรือผู้ที่ต้องการออกแบบโครงสร้างเหล็กเซลลูลาร์ บีม Cellular Beam คานแปรรูปแบบมีช่องเปิด ได้ดาวน์โหลดโปรแกรมคำนวณไปใช้ฟรี ทำให้ผู้ใช้งานสามารถใส่ค่าและวางแผนรูปแบบของ Cellular Beam ในโครงการของตนเองได้อย่างอิสระโดยมีโปรแกรมคอยคำนวณและแปลงผลที่มีความถูกต้องแม่นยำให้ ซึ่งขั้นตอนการใช้งานโปรแกรมก็ง่ายและสะดวก สามารถใช้งานได้ด้วยตนเองและสามารถส่งงานต่อให้กับ SYS เพื่อทำการผลิต Cellular Beam ต่อได้อย่างแม่นยำ
STEP 1: DOWNLOAD และติดตั้ง

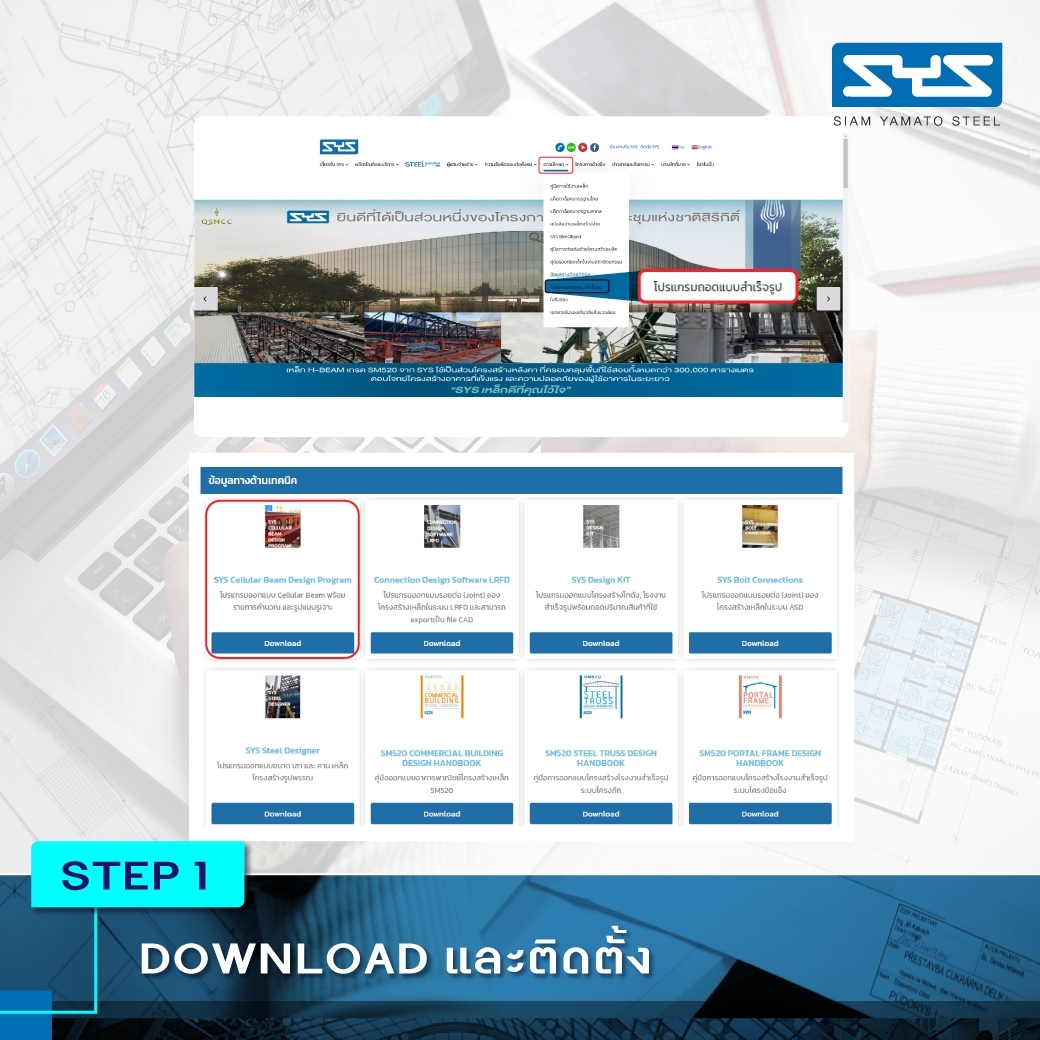

โปรแกรมออกแบบ Cellular Beam นี้จะอยู่ในแท็บ DOWNLOAD หัวข้อข้อมูลทางด้านเทคนิค ภายในเว็บไซต์ SYS STEEL โดยใช้ชื่อว่า SYS Cellular Beam Design Program สามารถกดดาวน์โหลดและติดตั้งลงในเครื่องคอมพิวเตอร์ได้เลย

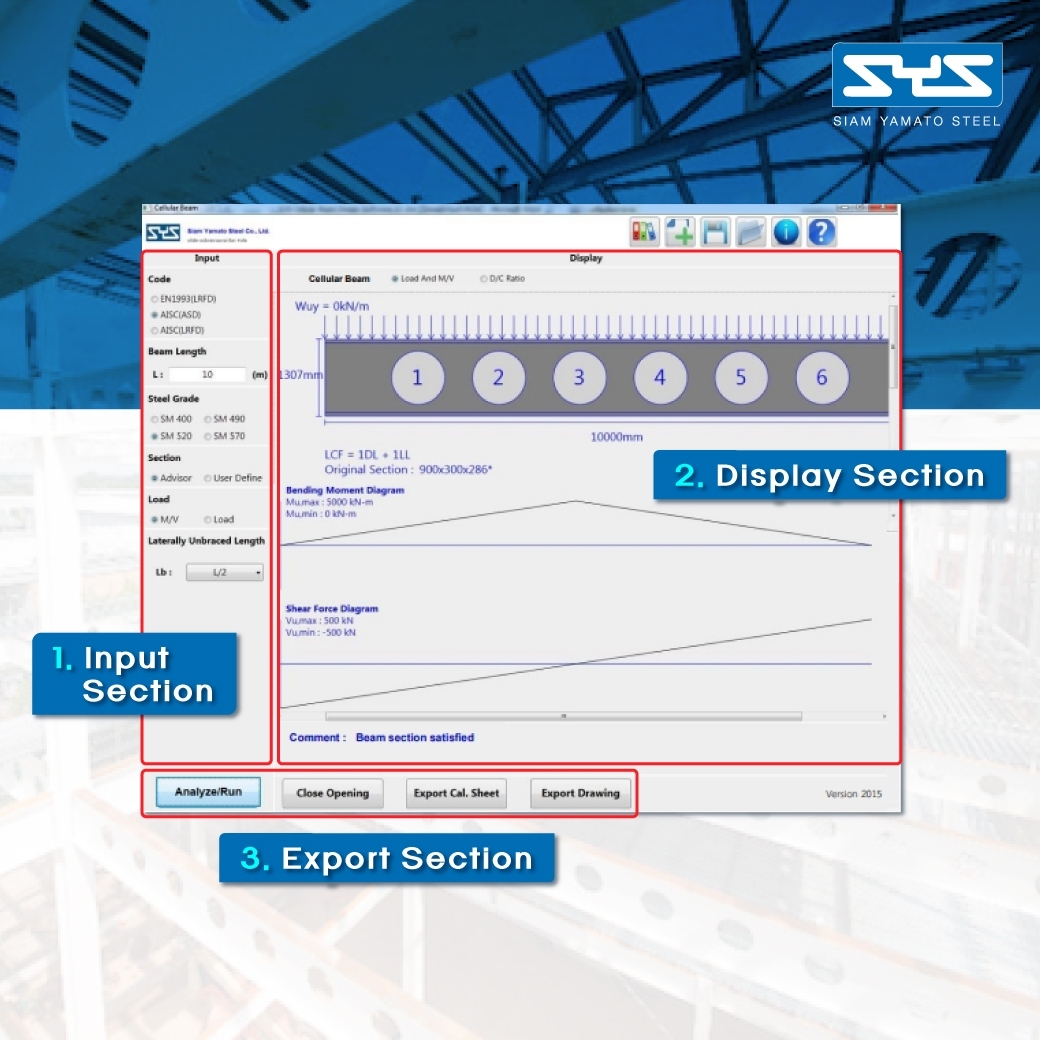

การทำงานของโปรแกรมจะเป็นการคำนวณโครงสร้างและรูปแบบการเจาะช่องของเหล็กที่เหมาะสมและรองรับน้ำหนักได้ โดยแบ่งหน้าต่างออกแบบ 3 ส่วนคือ
Input Section สำหรับใส่มาตรฐานการออกแบบ ใส่ความยาว เกรดเหล็กและจำนวนค้ำยันที่ต้องการ รวมถึงแรงกระทำต่างๆ
Display Section เป็นส่วนหน้าจอที่แสดงผลจากการคำนวณของโปรแกรม
Export Section เป็นส่วนส่งออกการคำนวณเป็น Drawing ที่สามารถนำไปผลิตได้ต่อ
STEP 2: ใส่ค่าเพื่อเริ่มการคำนวณ

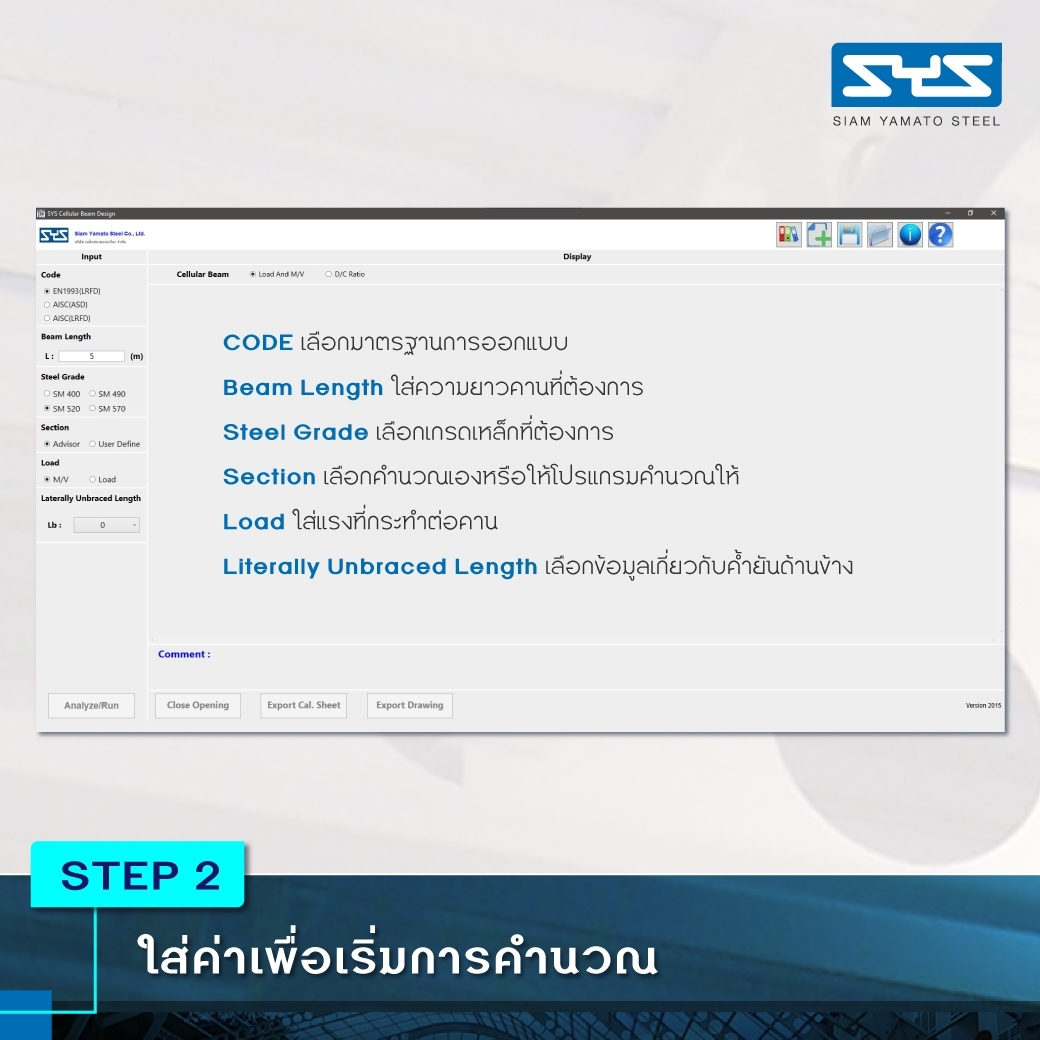

เมื่อเริ่มใช้งานจะต้องใส่ค่าต่าง ๆ ที่จำเป็นต่อการคำนวณในบริเวณ Input Section เริ่มตั้งแต่การใส่ CODE หรือมาตรฐานการออกแบบที่ผู้ใช้งานต้องการ ต่อจากนั้นจะเป็นการใส่ความยาวคานที่ต้องการผลิต เกรดเหล็กที่ต้องการใช้ จำนวนค้ำยัน รวมไปถึงน้ำหนักที่กดลงคาน กราฟแรงเฉือนและ Moment ที่จะเกิดขึ้น
STEP 3: โปรแกรมคำนวณและแจ้งผลในทันที
จากนั้นโปรแกรมจะทำการคำนวณค่าออกแบบและแสดงเป็นกราฟ 2 แบบ คือ กราฟที่แสดงค่า Bending Moment และ Shear Force และอีกกราฟแสดงค่า D/C Ratio พร้อมแสดงภาพตำแหน่งเจาะเหล็กที่เหมาะสมให้ด้วย ซึ่งหากการคำนวณผ่านบริเวณช่อง Comment ด้านล่างจะขึ้นคำว่า “Beam Section Satisfied” แต่ถ้าหากไม่ผ่านจะขึ้นตัวหนังสือสีแดงที่ต้องปรับค่าและคำนวณใหม่อีกครั้ง

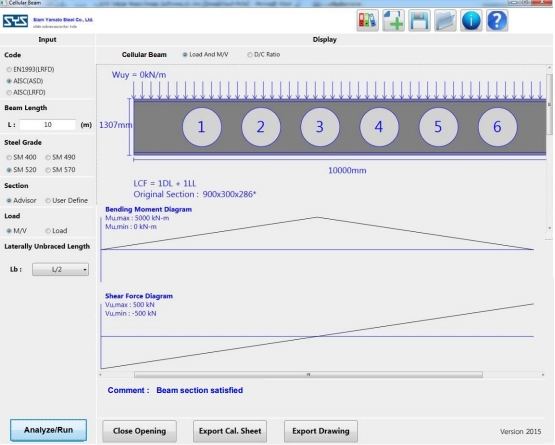

ภาพหน้าต่าง 1 : ภาพตำแหน่งเจาะเหล็กบนคาน Cellular Beam ,Bending Moment Diagram และ Shear Force Diagram

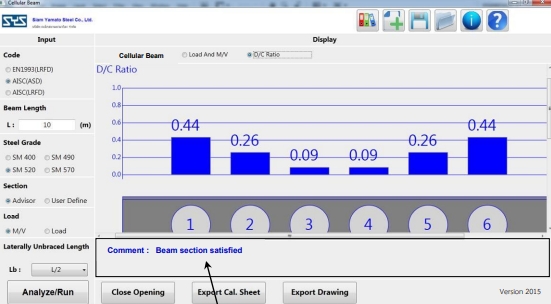

ภาพหน้าต่าง 2 : ผล D/C Ratio หลังจากการคำนวณผ่าน
เมื่อการคำนวณทั้งหมดผ่านและผู้ใช้งานพอใจแล้ว สามารถนำออกไฟล์ได้ 2 ชิ้น คือ Calculation Sheet และ Drawing Sheet ซึ่งนำไปยื่นเพื่อทำการผลิตชิ้นงานต่อไปได้

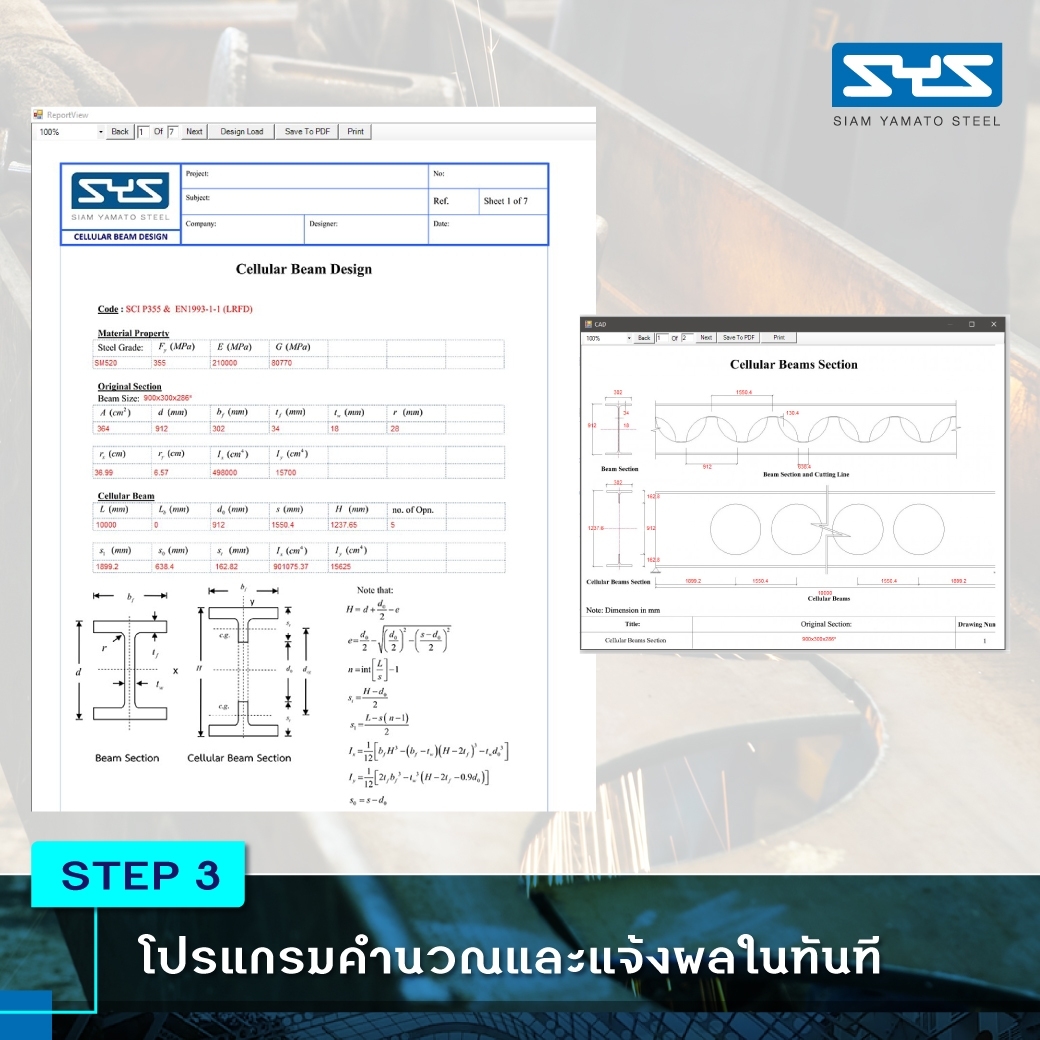

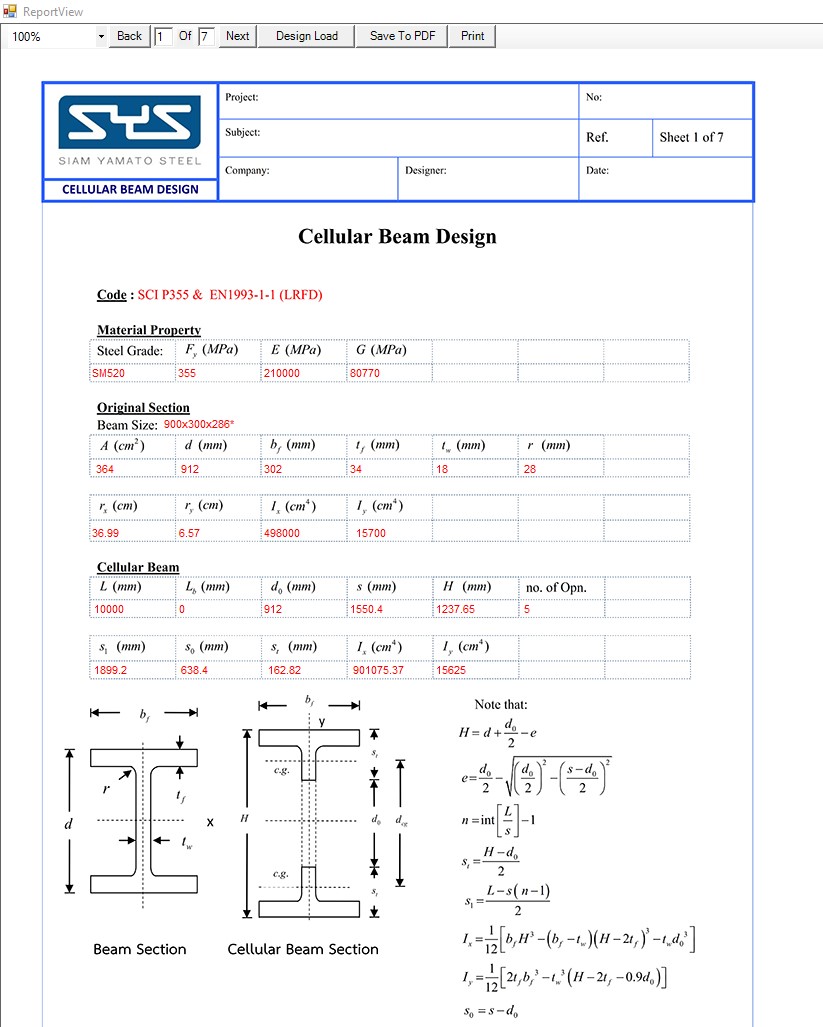

ภาพหน้าต่าง 3 : Calculation Sheet จากการคำนวณของโปรแกรม

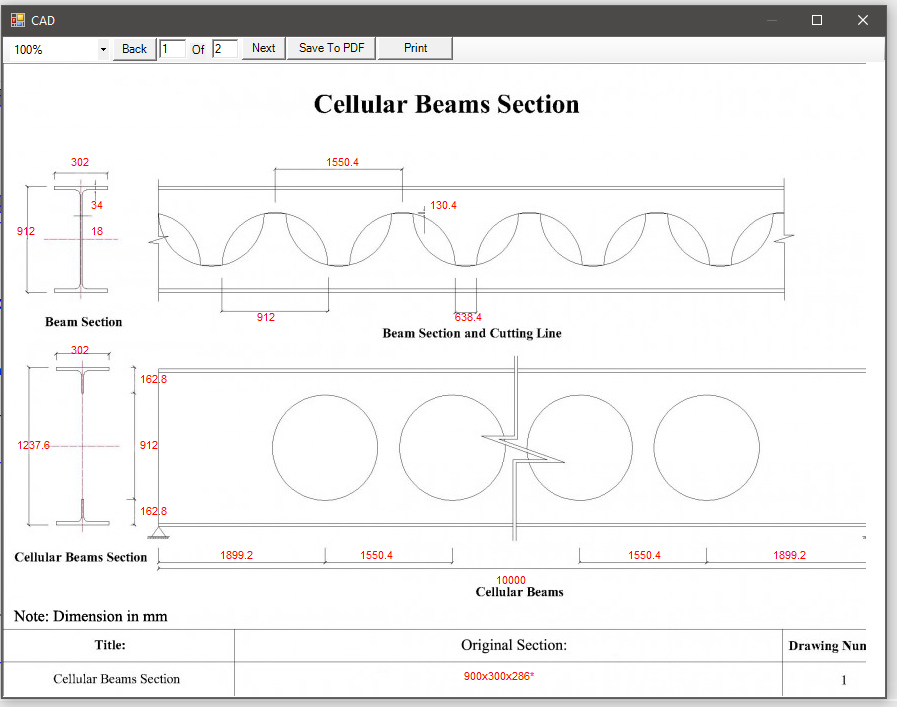

ภาพหน้าต่าง 4 : Drawing Sheet จากการคำนวณของโปรแกรม
ทางผู้ใช้งานสามารถนำการคำนวณจากโปรแกรมนี้มายื่นเพื่อให้ทาง SYS จัดการและผลิต Cellular Beam ต่อได้อย่างลื่นไหล มั่นใจได้ว่าจะได้ Cellular Beam ที่มีคุณภาพ มั่นใจในความถูกต้องได้ตั้งแต่การคำนวณไปจนถึงการผลิตและติดตั้ง ท่านใดที่สนใจดาวน์โหลดและทดลองใช้โปรแกรมออกแบบ Cellular Beam จาก SYS สามารถเข้าไปดาวน์โหลดโปรแกรมได้ที่ : syssteel.com
